Регулировка делителя КАМАЗ

Опубликовано: 27.08.2018

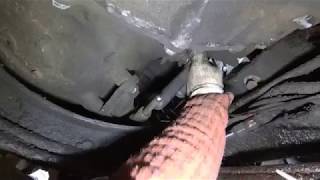

Регулировка штока пгу на 154м КПП

Делитель это механический редуктор, который служит для повышения передаточных отношении   передач  основной КПП. То есть при включённой пониженной передаче, вращение первичного вала делителя передаётся непосредственно на первичный вал коробки передач. Если переключить делитель на повышенную передачу вращение первичного вала  передается на  его промежуточный вал , который непосредственно соединен с промежуточным валом основной коробки переключения передач. Подобное переключение осуществляется при помощи синхронизатора.  Передачи в делителе переключаются синхронизатором, каретка которого перемещается поршнем  пневматического цилиндра непосредственно через рычаг и вилку делителя.  Пневматическая система управления  делителем  состоит из нескольких механизмов, с помощью которых  происходит переключение передач в делителе. В процессе эксплуатации , а  зачастую и после ремонта, возникают  проблемы  с переключением передач делителя. Связано это в основном с неисправностями пневматической системы переключения передач. Особенно эти неисправности проявляются после ремонта. Когда мы устанавливаем новые запасные части, их сопрягаемые поверхности имеют шероховатости, и  перемещаются друг относительно друга с усилием, поэтому очень важно чтобы пневматическая система была в исправном состоянии. Потому что в случае, если  по какой то причине не хватит усилия для перемещения каретки синхронизатора из одного положения в другое, сухари на вилке переключения, в результате возникающего трения, расплавятся, и  делитель выйдет из строя,  придётся снова снимать КПП, для замены сухарей. Что бы этого не произошло необходимо проверить все элементы пневматической системы  на исправное состояние и провести необходимые регулировки.                             Принцип работы пневматической системы переключения передач заключается в следующем.  Воздух под  давлением 6.2- 7.5 кгс/см2 подаётся из пневматического привода тормозной системы в редукционный клапан, на выходе которого поддерживается постоянное давление воздуха величиной 3.9- 4.5 кгс/см 2. Далее давление воздуха подаётся на кран управления делителем и клапан включения делителя. Кран управления делителем, переключатель которого расположен на рычаге переключения передач в кабине водителя, направляет давление воздуха в ту или другую полость воздухораспределителя, поршни находящиеся в этих полостях перемещают золотник в одну из двух крайних положений, в результате чего давление воздуха поступающее от клапана включения делителя, расположенного на корпусе делителя, подаётся в ту или иную полость пневматического цилиндра, в результате чего происходит его перемещение. Шток поршня входит в зацепление с рычагом переключения передачи.                                   Какие неисправности здесь могут возникать. Если КАМАЗ старого образца в смысле не евро, и кран управления делителем, начинает пропускать, воздух, то устранить это можно путем замены уплотнительных колечек на золотнике, но зачастую в результате сильной выработки сопрягаемых поверхностей это к результату не приводит, возникает необходимость замены. Но, приобретя новый кран, сталкиваешься с проблемой, почему-то тросик, через который происходит управления краном, делают короче, чем это необходимо, и сам кран в результате этого практически не поддаётся регулировке. Поэтому легче всего приобрести кран нового образца аналог с камазов евро, адаптированный под старые камазы, с его установкой проблема снимается раз и на всегда.

Ремонт клапана включения делителя, как правило, не приводит к результату. И если он начал пропускать давление воздуха, поступающее на пневматический цилиндр, его лучше заменить на новый.  Возникают проблемы  и в самом механизме переключения передач, а именно в воздухораспределителе. В нем собирается конденсат из пневматической системы, в результате чего происходит образование ржавчины и налета грязи, поршеньки и золотник воздухораспределителя начинаю клинить. Поэтому лучше сделать ревизию. Очистить воздухораспределитель от грязи и ржавчины, поменять уплотнительные кольца, смазать сопрягаемые поверхности. Сделать это не  сложно.  Часто забиваются трубки подводящие воздух к механизмам пневматической системы управления. Это связано опять же с наличием конденсата в системе и образованием ржавчины, особенно если делитель с ремонта, после того как его промывают в каналах  остаётся жидкость,  которая образует ржавчину, и достаточно не большого ёё количества чтобы трубки забились и перестали пропускать воздух. Поэтому перед установкой необходимо тщательно прочищать и продувать все каналы. Помимо устранения неисправностей очень важно правильно отрегулировать делитель. Ведь если параметры регулировок будут нарушены, то делитель неизбежно выйдет из строя. Переключение делителя должно происходить при выжатой корзине сцепления, в противном случае произойдет поломка синхронизатора. На штоке ПГУ имеется пластина,  которой осуществляется нажатие на клапан включения делителя. Пластина стянута двумя гайками при помощи, которых и происходит регулировка нажатия клапана включения делителя. Когда мы полностью выжимаем сцепление, пластина должна надавить на клапан таким образом, чтобы расстояние между ограничителем хода клапана  и его крышкой корпуса составляло 0,2-0,6 мм.  Отрегулировать можно и более грубо. Если шток ПГУ отпущен, то можно выставить расстояние от пластины до штока клапана примерно 1.5-2 см., но в этом случае необходимо убедиться, что пластина включает клапан, после того как выжато сцепление.

Ещё одной очень важной регулировкой является регулировка ограничения хода рычага, расположенного на одном валу с вилкой переключения синхронизатора. Рычаг приводится в действие пневматическим переключателем делителя, на его корпусе имеются два регулировочных винта. Их необходимо выкрутить. Включить делитель в одном положении. После того как синхронизатор полностью включится подвести регулировочный винт до упора с рычагом, после этого провернуть винт еще на четверть оборота. То есть если мы не сделаем ограничение хода рычага, вилка после включения передачи будет постоянно давить на синхронизатор, и сухари в результате быстро сотрутся. После того как положение регулировочного винта установлено, затягиваем контргайку. Затем переключаем делитель в другое положение и повторяем операцию со вторым винтом. Эту регулировку необходимо обязательно производить после ремонта делителя, так нельзя допустить, чтобы синхронизатор включался не до конца, это приведёт к его поломке.
